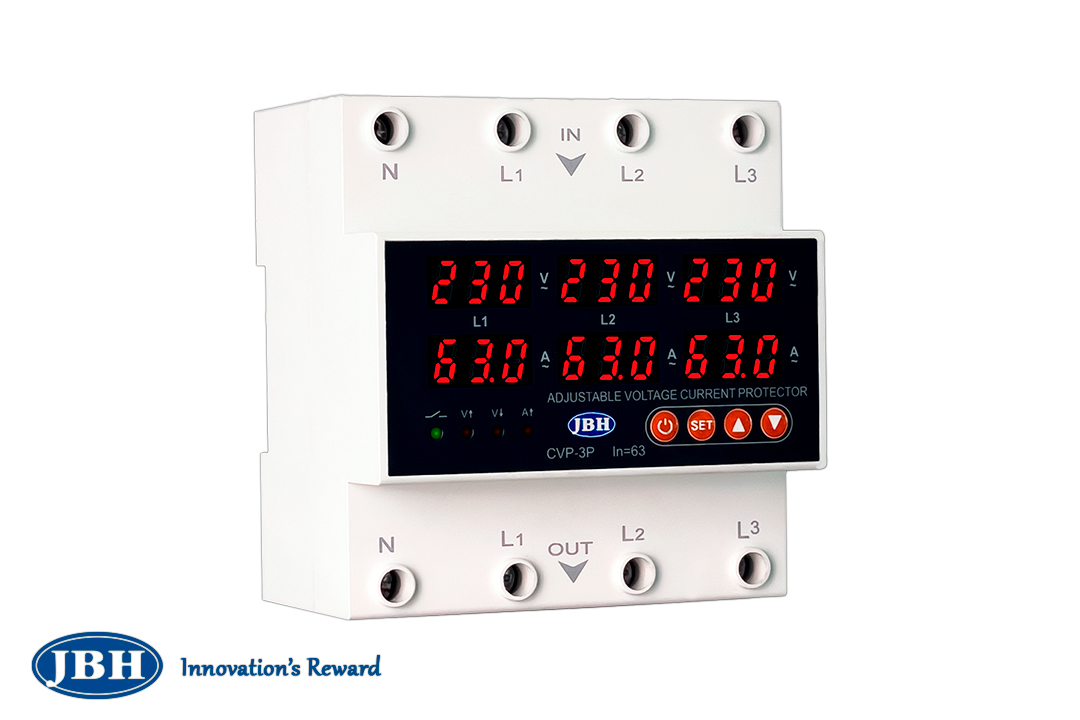

3 Phase Current Voltage Protector
محافظ ولتاژ جریان سه فاز قابل تنظیم JBH، محافظ بسیار کامل و قابل تنظیمی است که ۴ محصول محافظ ولتاژ، رله کنترل بار، نمایشگر ولتاژ جریان سه فاز و CT را در خود جای داده است.
۲۶,۵۰۰,۰۰۰ ریال – ۳۰,۰۰۰,۰۰۰ ریال
عضویت در خبرنامه JBH
در میان انواع محافظ ولتاژ جریان محافظ سه فاز مرکزی با رله قدرتمند 63 آمپری و قابلیت تنظیم پارامترهای ولتاژی ، جریانی و زمانی یکی از بهترین گزینه های محافظت تجهیزات برقی شما در مقابل نوسانات ولتاژ میباشد.
در نظر داشته باشید که این محصول، محافظ ولتاژ جریان تک فاز و دیگر محصولات برند JBH با 3 سال گارانتی بی قید و شرط به شما عرضه میشود.
در صورت تجاوز مقادیر اندازه گیری شده ولتاژ و جریان از محدوده تنظیم شده ،دستگاه مطابق زمان تنظیم شده برق خروجی را قطع کرده و در صورت رفع خطا دوباره برق خروجی را پس از زمان تعیین شده وصل مینماید.
پارامتر | شرح | دامنه | پیش فرض | توضیحات |
|---|---|---|---|---|
P1 | زمان راه اندازی اولیه | 1 … 500 ثانیه
| 60
| جهت حفاظت تجهیزات از قطع و وصل ناگهانی برق شهر زمان راه اندازی اولیه در نظر گرفته شده که باعث میشود در زمان وصل برق رله محافظ با تاخیر وصل کند
|
U1
| میزان اضافه ولتاژ
| 230 … 300 ولت
| 255 | میزان اضافه ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 255 ولت میتواند باشد ولی پیش فرض این دستگاه 245 ولت میباشد |
U2
| مقدار ریکاوری اضافه ولتاژ
| 225 … 295 ولت
| 250 | به ولتاژی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت کمتر از اضافه ولتاژ تنظیم میشود
|
U3 | زمان تاخیر در وصل اضافه ولتاژ | 1 … 500 ثانیه
| 60
| به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
U4 | زمان عملکرد قطع افت ولتاژ
| 0.1 … 30 ثانیه
| 1 | به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ قطع میکند که بهتر است در کمترین زمان تنظیم شود
|
U5 | میزان افت ولتاژ
| 140 … 210 ولت
| 195 | میزان افت ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 170 ولت میتواند باشد ولی پیش فرض این دستگاه 200 ولت میباشد
|
U6 | مقدار ریکاوری افت ولتاژ
| 145 … 215 ولت
| 200 | به ولتاژی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت بیشتر از افت ولتاژ تنظیم میشود
|
U7 | زمان تاخیر در وصل افت ولتاژ
| 1 … 500 ثانیه
| 60
| به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
U8 | زمان عملکرد قطع افت ولتاژ | 0.1 … 30 ثانیه | 2 | به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ قطع میکند که بهتر است بین 1 الی 3 ثانیه زمان تنظیم شود . |
U9 | کالیبره ولتاژ | -9.5 … +9.5 درصد | % | این پارامتر زمانی نیاز به تغییر دارد که نمایشگر ولتاژ مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به ولتاژ واقعی رسید |
U10 | مقدار عدم تقارن ولتاژ سه فاز | 20 … 99 ولت | 30 | در صورت اختلاف ولتاژ بیش از حد تعیین شده بین دو فاز از سه فاز ورودی خروجی دستگاه قطع میشود. |
U11 | مقدار ریکاوری عدم تقارن ولتاژ سه فاز | 15 … 94 ولت | 25 | در صورت کاهش اختلاف ولتاژ بین دو فاز و رسیدن به عدد تنظیم شده خروجی دستگاه مجدد وصل میشود. |
U12 | فعال/ غیر فعال کردن حفاظت تقارن ولتاژ | ON/OFF | ON | از این پارامتر برای فعال یا غیر فعال کردن پارامتر U10 استفاده میشود. |
C1 | مقدار اضافه بار | 1 … 63 آمپر | 50 | میزان اضافه بار قابل قبول را تعیین میکند که کاربر میبایست با توجه به آمپر فیوز بالادستی و مصارف پایین دستی مقدار آن را تعیین کند |
C2 | زمان تاخیر در وصل اضافه بار | 1 … 500 ثانیه | 60 | به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود |
C3 | زمان عملکرد قطع اضافه بار | 0.1 … 30 ثانیه | 3 | به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار، محافظ قطع میکند که بهتر است با در نظر گرفتن جریان راه اندازی تجهیزات بین 1 تا 3 ثانیه تنظیم شود |
C4 | کالیبره جریان | -9.5 … +9.5 درصد | % | این پارامتر زمانی نیاز به تغییر دارد که نمایشگر جریان مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به جریان واقعی رسید |
C5 | تعریف تعداد دفعات وصل مجدد اضافه بار | 1 … 20 بار / OFF | OFF | تعریف شده مجدد محافظ وصل میکند زمانی که اضافه بارهای متعدد رخ میدهد با تعریف این پارامتر از وصل بیش از اندازه محافظ جلوگیری می شود |
محافظ ولتاژ جریان سه فاز JBH هجده پارامتر متفاوت مربوط به ولتاژ، جریان و زمان، قابل برنامه ریزی بر روی محصولات است. مقدار جریان مجاز عبوری از کنتاکت‌های محافظ برای بارهای اهمی ۶۳الی 100 آمپر و برای بارهای القایی ۲۵ الی 40 آمپر است. این محافظ ولتاژ هنگام رخداد اتفاقات زیر وارد عمل میشود.
برای محافظت از ولتاژ در نوسانات برق ورودی و جلوگیری از مصرف بیش از حد جریان در دستگاها بهترین را استفاده از محافظ‌های ولتاژ جریان تک فاز و سه فاز است.
دستگاه‌ها در صنایع غذایی به طور معمول از موتورها و قطعات الکتریکی و الکترونیکی زیادی تشکیل می‌شوند و محافظت از این دستگاه‌ها در مقابل اضافه جریان یا نوسانات ولتاژی بسیار با اهمیت است و تجهیزات کنترل ولتاژ موجود در بازار بیشتر برای دستگاه‌های سه فاز طراحی شده است.
در نظر داشته باشید تعداد بسیاری از دستگاه‌های صنایع غذایی با برق تکفاز کار می‌کنند. محافظ ولتاژ و جریان تکفاز JBH مناسب این دسته از دستگاه‌ها است.
1- خانگی استفاده در داخل جعبه فیوز منازل دارای برق سه فاز
2- انواع دستگاه های صنعتی و مصارف سه فاز مانند موتورها – پمپ ها – ماینرها و …
3-نصب در انواع تابلوهای برق صنعتی در انشعابات سه فاز
پارامتر ها | رنج جریانی | کد کالا | نام محصول | شکل |
|---|---|---|---|---|
Over voltage: 230-300V Under voltage: 140-210V Over load : 1-63A Action time: 0.1-30 Sec Recovery time: 1-500 Sec Phase Unbalance : 20-99V | 63A 100A | P42063A1
P44100A1 | CVP-3P Current Voltage Protector |  |
پارامتر ها | رنج جریانی | کد کالا | نام محصول | شکل |
|---|---|---|---|---|
over voltage: 230-300V Under Voltage: 140-210V Over Load : 1-63A action time: 0.1-30 Sec Recovery time: 1-500 Sec Phase Unbalance : 20-99V | 63A 100A | P42063A1
P44100A1 | CVP-3P Current Voltage Protector | |
No | description |
|---|---|
1
| Voltage supply: 230…400 Vac
|
2
| operating temperature: -30 … 70 Celsius
|
3 | frequency : 50Hz/60Hz
|
4
| Power Consumption : < 3W
|
5
| electrical life: 100.000 times
|
6 | Mechanical life: 1.000.000 times
|
7 | surge protection capacity: 175 Joules
|
8 | Max current / Spike voltage: 6000A/1.5KV
|
9 | voltage measuring accuracy : <1%
|
10 | current measuring accuracy : <1%
|
11 | rated insulation voltage: 600 Vac
|
12 | protection deegre: IP40 for front panel & IP20 for terminals
|
13 | pollution degree: 3
|
14 | operation position :any
|
15 | over voltage category: III
|
16 | Install way: DIN-rail mounting
|
17 | Efficiency : 97%
|
18 | Warranty : 3 years
|
19 | Altitude above sea: no more than 2000 m
|
20 | humidity : <90%
|
21 | category : AC7-a
|
22 | action time: <300ms
|
1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود
2- توصیه میشود قبل از محافظ از یک عدد فیوز مینیاتوری سه فاز اصلی استفاده شود.

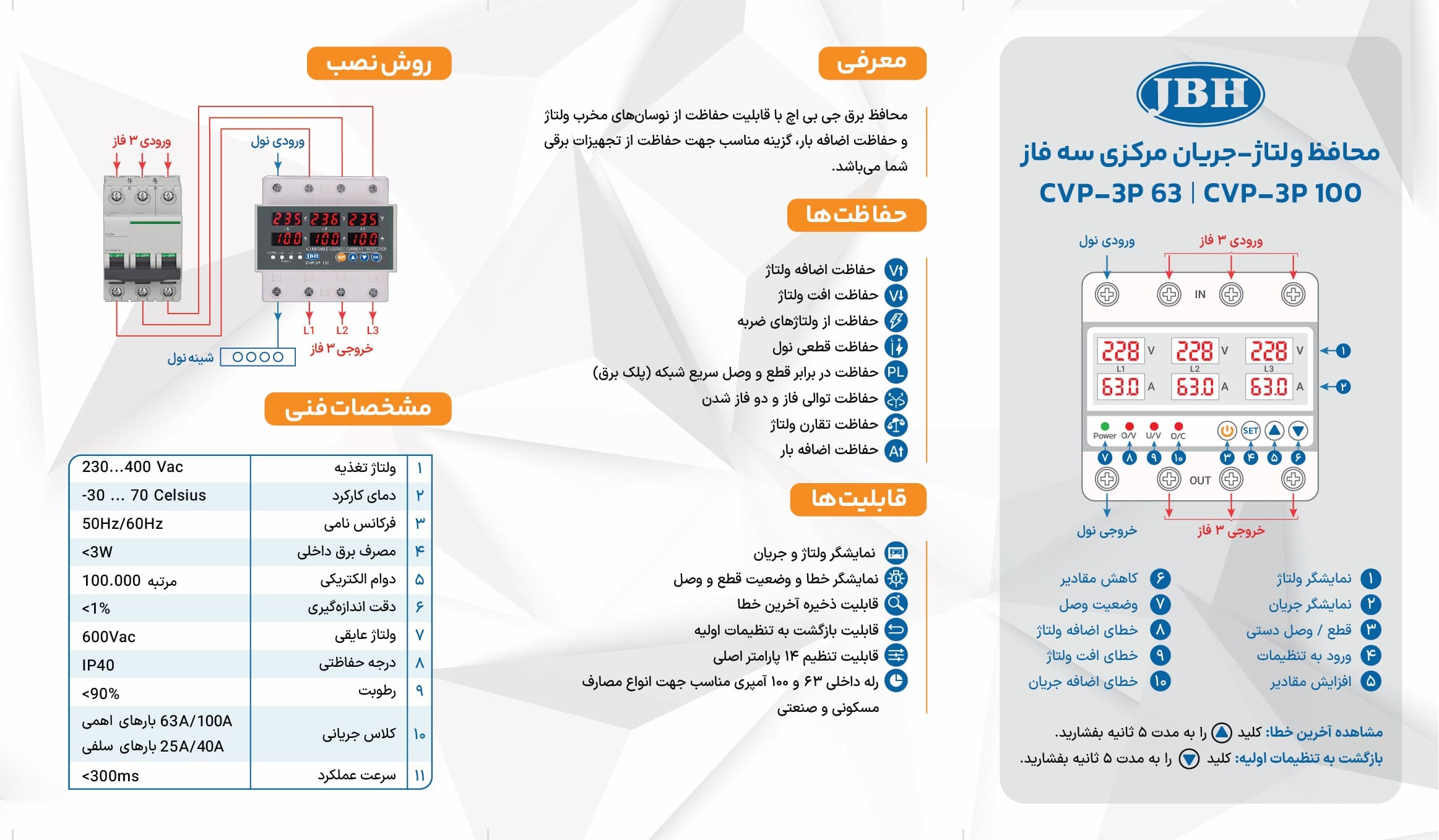

3- مطابق شکل فوق فاز های ورودی به L1 و L2 و L3 و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز های خروجی به ورودی فیوزهای مینیاتوری وصل شود.
4- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
5- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.
6- توصیه میشود به صورت سالانه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.

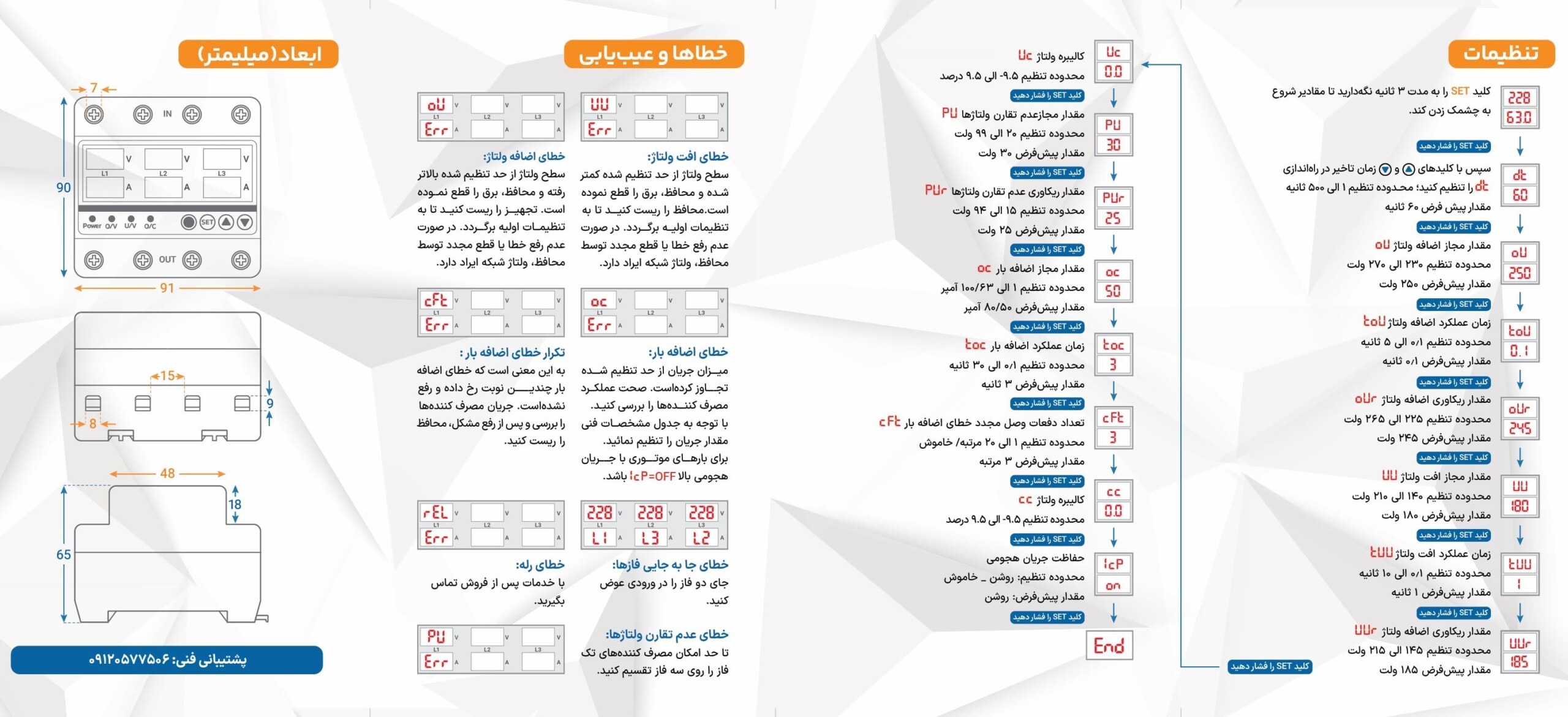

برای ورود به صفحه تنظیمات، دکمه SET را فشرده و پس از ظاهر شدن پارامتر P1، با دکمه‌های جهت دار بالا و پایین مقدار
مربوط به پارامتر P1، را به دلخواه تغییر داده و برای رفتن به پارامترهای بعدی از دکمه‌ی SET استفاده نمایید.
برای ذخیره مقادیر دکمه SET را ۳ ثانیه نگه دارید.
این صفحه در زمان برق دار شدن دستگاه نمایش داده میشود. که پس از اتمام شمارش معکوس خروجی دستگاه وصل میشود.
با فشار دادن شستی پاور مطابق شکل می توان خروجی دستگاه را قطع و وصل کرد
نکته : اگر خروجی توسط کاربر قطع شده باشد با قطع برق اصلی و وصل مجدد دستگاه شروع به کار میکند و خروجی وصل میشود.
نمایش این صفحه به معنای خطای جابجا بستن سیم های فاز ورودی میباشد که برای رفع این خطا فازهای L3 و L2 باید در ورودی جابجا شوند وجود این حفاظت باعث میشود هنگام تعویض جای فاز ها در ورودی به هر دلیل جهت چرخش موتورها و پمپ های سه فاز برعکس نشود که بسیار مهم میباشد.
پس از وقوع خطاهای پی در پی اضافه جریان محافظ دیگر وصل نمیکند و برای رفع این خطا می بایست دستگاهی که باعث اضافه جریان شده خاموش کرد و یا پارامتر C1 افزایش داده شود و پس از ریست دستگاه مجدد راه اندازی شود
C1: مقدار اضافه بار c2: زمان تاخیر در وصل اضافه بار c3: زمان عملکرد قطع اضافه بار c4: کالیبره جریان c5: تعداد خطای جریان
U10: مقدار عدم تقارن ولتاژ سه فاز U11: مقدار ریکاوری عدم تقارن ولتاژ سه فاز U12: فعال / غیر فعال کردن حفاظت عدم تقارن ولتاژ 3 فاز
P1: زمان راه اندازی اولیه U1: میزان اضافه ولتاژ U2: مقدار ریکاوری اضافه ولتاژ U3: زمان تاخیر در وصل اضافه ولتاژ U4: زمان عملکرد قطع اضافه ولتاژ U5: میزان افت ولتاژ U6: مقدار ریکاوری افت ولتاژ U7: زمان تاخیر در وصل افت ولتاژ U8: زمان تاخیر در قطع افت ولتاژ U9: کالیبره ولتاژ
ردیف | شرح | پارامتر | کد | پیش فرض | شرح |
|---|---|---|---|---|---|
1-1 | محافظ به تکرار قطع میکند | حد بالای ولتاژ چک شود | u1 | 245 | ممکن است ولتاژ خط بالای 245 ولت باشد مطابق استاندارد این عدد تا 255 ولت قابل افزایش میباشد
|
1-2 | محافظ به تکرار قطع میکند | حد پایین ولتاژ چک شود | u5 | 200 | ممکن است ولتاژ خط زیر 200 ولت باشد مطابق استاندارد این عدد تا 170 ولت قابل کاهش میباشد
|
1-3 | محافظ به تکرار قطع میکند | آمپر تنظیمی چک شود | c1 | 32 | اگر جریان مصرفی بالاتر از 32 آمپر باشد این عدد تا 63 آمپر قابل افزایش است
|
1-4 | محافظ به تکرار قطع میکند | زمان تاخیر در قطع اضافه بار | c3 | 3 | ممکن است قطع محافظ به دلیل زمان طولانی جریان راه اندازی بعضی دستگاه ها باشد که قابل افزایش است
|
1-5 | محافظ به تکرار قطع میکند | مقدار عدم تقارن ولتاژ سه فاز چک شود | u10 | 30 | ممکن است اختلاف ولتاژ بین دو فاز از 30 ولت یا مقدار تنظیمی بالاتر باشد که برای رفع این مشکل مقدار را تا 40 ولت میتوان بالا برد یا پارامتر U12 را روی حالت OFF قرار داد |
2-1 | محافظ قطع نمیکند | تست رله به صورت دستی | شستی پاور | با فشار دکمه پاور وضعیت قطع و وصل رله را چک کنید در صورت عدم قطع به واحد گارانتی مراجعه کنید | |
2-2 | محافظ قطع نمیکند | حد بالای ولتاژ چک شود | u1 | 245
| میتوان ولتاژ حد بالا را تا 235 ولت کاهش داد جهت حفاظت های بسیار خاص
|
2-3 | محافظ قطع نمیکند | حد پایین ولتاژ چک شود | u5 | 200
| میتوان ولتاژ حد پایین را تا 215 ولت افزایش داد جهت حفاظت های بسیار خاص
|
2-4 | محافظ قطع نمیکند | زمان تاخیر در قطع حد بالا | u4 | 0.1
| این پارامتر را زیر 1 ثانیه تنظیم کنید
|
2-5 | محافظ قطع نمیکند | زمان تاخیر در قطع حد پایین | u8 | 3
| این پارامتر را زیر 3 ثانیه تنظیم کنید
|
2-6 | محافظ قطع نمیکند | آمپر تنظیمی چک شود | c1 | 32 | جریان اضافه بار بیش از اندازه مورد نیاز است
|
2-7 | محافظ قطع نمیکند | زمان تاخیر در قطع اضافه بار چک شود | c3 | 3 | این پارامتر را زیر 5 ثانیه تنظیم کنید
|
2-8 | محافظ قطع نمیکند | فعال/ غیر فعال کردن حفاظت تقارن ولتاژ | u12 | ON | بهتر است این پارامتر در حالت ON قرار گیرد |
2-9 | محافظ قطع نمیکند | مقدار عدم تقارن ولتاژ سه فاز | u10 | 30 | بهتر است مقدار این پارامتر بیشتر از 30 ولت تنظیم نشود |
3-1 | محافظ قطع کرده ولی وصل مجدد نمیکند | ولتاژ ریکاوری حد بالا چک شود | u2 | 240
| این پارامتر را 5 الی 10 ولت کمتر از پارامتر U1 تنظیم کنید
|
3-2 | محافظ قطع کرده ولی وصل مجدد نمیکند | زمان تاخیر در وصل حد بالا چک شود | u3 | 60
| این پارامتر را زیر 240 ثانیه تنظیم کنید
|
3-3 | محافظ قطع کرده ولی وصل مجدد نمیکند | ولتاژ ریکاوری حد پایین چک شود | u6 | 205 | این پارامتر را 5 الی 10 ولت بیشتر از پارامتر U3 تنظیم کنید
|
3-4 | محافظ قطع کرده ولی وصل مجدد نمیکند | زمان تاخیر در وصل حد پایین چک شود | u7 | 60 | این پارامتر را زیر 240 ثانیه تنظیم کنید
|
3-5 | محافظ قطع کرده ولی وصل مجدد نمیکند | زمان تاخیر در وصل اضافه بار چک شود | c2 | 60 | این پارامتر را زیر 240 ثانیه تنظیم کنید
|
3-6 | محافظ قطع کرده ولی وصل مجدد نمیکند | تعداد وصل مجدد خطای اضافه بار چک شود | c5 | 3 | در صورت عدم نیاز این پارامتر را off کنید
|
3-7 | محافظ قطع کرده ولی وصل مجدد نمیکند | مقدار ریکاوری عدم تقارن ولتاژ سه فاز چک شود | u11 | 25 | هنگامی که مقدار این پارامتر کم باشد محافظ وصل نمیکند به عبارت دیگر همیشه این پارامتر میبایست 5 ولت کمتر از پارامتر U10 تنظیم شود |
4 | ولتاژ محافظ با ولتاژ برق شهر متفاوت است | کالیبره ولتاژ | u9 | 0 | با افزایش یا کاهش پله ای میتوان با دقت بالا ولتاژ را کالیبره کرد
|
5 | جریان محافظ با جریان مصرفی فرق میکند | کالیبره جریان | c4 | 0 | با افزایش یا کاهش پله ای میتوان با دقت بالا جریان را کالیبره کرد |
6 | در زمان راه اندازی رله محافظ بدون تاخیر یا با تاخیر زیاد وصل میشود | چک کردن زمان راه اندازی | p1 | 60 | این پارامتر را زیر 240 ثانیه تنظیم کنید |
سوالات متداول
محافظ از لحاظ سطح ولتاژ، حد بالای ولتاژ، حد پایین ولتاژ، جابجایی فازها، بالانس و تقارن ولتاژ، قطع شدن یکی از فازها کنترل میشود و در صورت بروز یکی از این مشکلات محافظ قطع میکند.
برای خرید محافظ ولتاژ جریان سه فاز جهت ویلا به موارد زیر دقت فرمایید :
آمپراژ کنتور شما تعیین کننده اصلی است – اگر کنتور شما سه فاز 32 آمپر باشد همان محافظ سه فاز 63 آمپری کفایت میکند. دومین مساله تعداد کولرهای گازی و تایم روشن بودن آنها به صورت پیوسته است. اگر بیش از دو کولر گازی بزرگ دارید و همزمان و به صورت پیوسته روشن هستند بهتر است از محافظ سه فاز 100 آمپری استفاده کنید.
هرکدام از فازها دچار مشکل شود محافظ ولتاژ جریان سه فاز قطع میشود.
بهتر است برای هر فاز یک محافظ تکفاز تهیه کنید، اگر خطایی در هر کدام از فازها رخ دهد همان فاز قطع میشود و دوفاز دیگر متصل است اما اگر یک محافظ سه فاز نصب کنید در صورت بروز مشکل در یکی از فازها دوفاز دیگر نیز قطع خواهد شد.
برای کالیبره و تطبیق محافظ شستی Mرا بفشارید تا وارد تنظیمات شوید چندین بار دکمه M را بفشارید تا به گزینه U9 برسید از -9 الی +9 قابل تنظیم است با توجه به ولتاژ محل نصب، با دکمه‌ها جهت‌دار بالا و پایین ولتاژ دستگاه را تنظیم کنید؛ سپس شستی M را بفشارید تا به END برسید.
محافظ‌های ولتاژ جریان 3 فاز 63 آمپر تا 25 آمپر، محافظ‌های ولتاژ جریان 100 آمپر تا 50 آمپر جریان سلفی را عبور می‌دهند.
محافظ‌های مرکزی JBH در برابر 2 فاز شدن حفاظت کامل دارد و در صورت بروز این مشکل محافظ و مصرف کننده‌ها که در خروجی آن قرارگرفته‌اند آسیبی نخواهند دید.
| تعداد در جعبه | 1 |
|---|---|
| کد سفارش | محافظ ولتاژجریان سه فاز 63آمپر PT44063A1, محافظ ولتاژ جریان سه فاز 100آمپرPT44100A1 |
| تعداد در کارتن | 40 |
