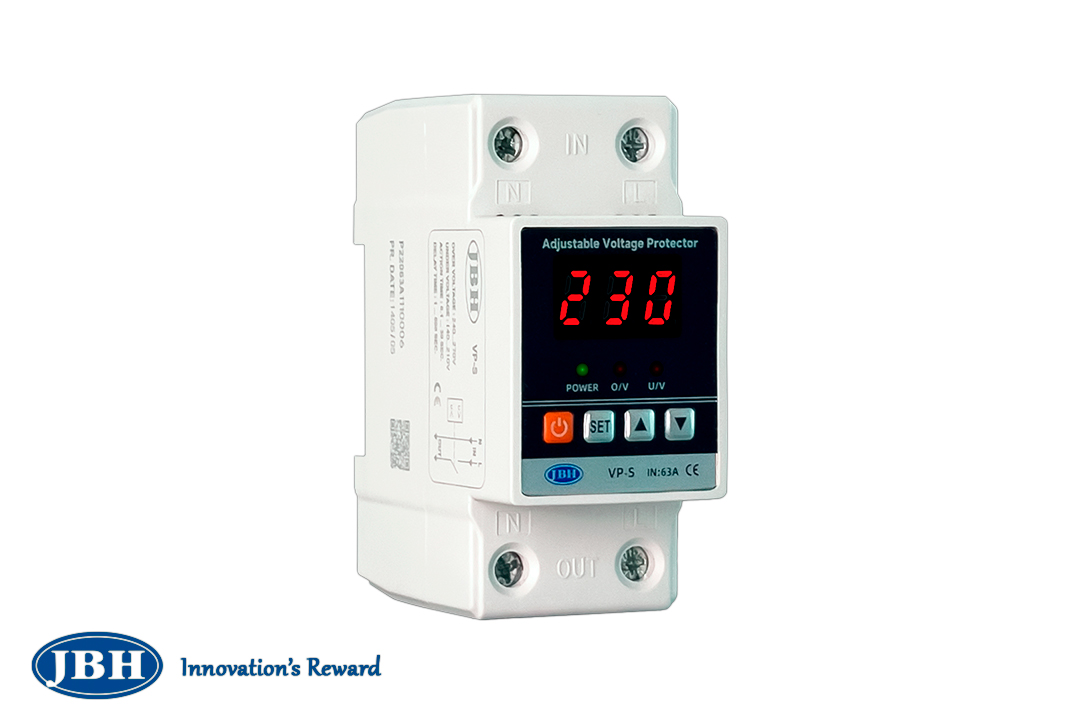

Single phase Voltage protector
در میان انواع محافظ برق، محافظ ولتاژ تک فاز مرکزی با رله قدرتمند 63 آمپری و قابلیت تنظیم پارامترهای ولتاژی و زمانی یکی از بهترین گزینه های محافظت تجهیزات برقی شما در مقابل نوسانات ولتاژ میباشد.
۶,۸۰۰,۰۰۰ ریال
28 عدد در انبار
عضویت در خبرنامه JBH

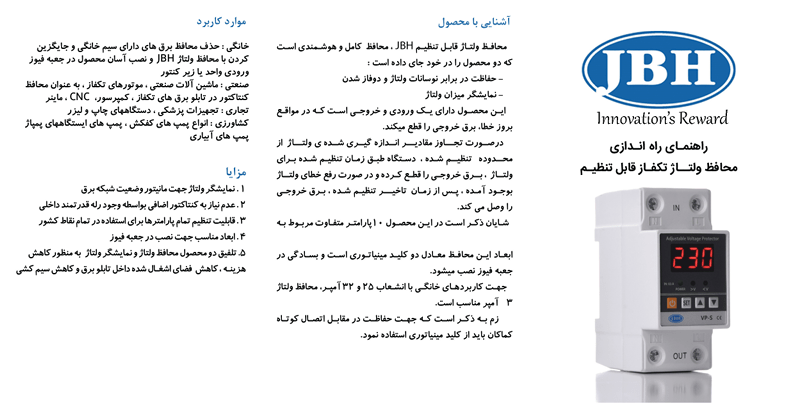

نحوه کارکرد محافظ ولتاژ تک فاز در jbh بدین صورت است در صورت تجاوز مقادیر اندازه گیری شده ولتاژ از محدوده تنظیم شده ،دستگاه مطابق زمان تنظیم شده برق خروجی را قطع کرده و در صورت رفع خطا دوباره برق خروجی را پس از زمان تعیین شده وصل می نماید.
همچنین می‌توانید برای درک عملکرد محافظ ولتاژ تک فاز و مفهوم کلی این دستگاه، با محافظ ولتاژ جریان نیز آشنا شوید.
پارامتر | شرح | دامنه | پیش فرض | توضیحات |
|---|---|---|---|---|
t | زمان راه اندازی اولیه | 1 … 500 ثانیه
| 60
| جهت حفاظت تجهیزات از قطع و وصل ناگهانی برق شهر زمان راه اندازی اولیه در نظر گرفته شده که باعث میشود در زمان وصل برق رله محافظ با تاخیر وصل کند
|
U1
| میزان اضافه ولتاژ
| 230 … 300 ولت
| 245
| میزان اضافه ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 255 ولت میتواند باشد ولی پیش فرض این دستگاه 245 ولت میباشد |
tU1 | زمان عملکرد قطع اضافه ولتاژ
| 0.1 … 30 ثانیه
| 0.1
| به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ قطع میکند که بهتر است در کمترین زمان تنظیم شود
|
U2
| مقدار ریکاوری اضافه ولتاژ
| 225 … 295 ولت
| 240
| به ولتاژی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت کمتر از اضافه ولتاژ تنظیم میشود
|
tU2
| زمان تاخیر در وصل اضافه ولتاژ | 1 … 500 ثانیه
| 60
| به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
U3 | میزان افت ولتاژ
| 140 … 210 ولت
| 200
| میزان افت ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 170 ولت میتواند باشد ولی پیش فرض این دستگاه 200 ولت میباشد
|
tU3 | زمان عملکرد قطع افت ولتاژ
| 0.1 … 30 ثانیه
| 3
| به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ قطع میکند که بهتر است بین 1 الی 3 ثانیه زمان تنظیم شود .
|
U4 | مقدار ریکاوری افت ولتاژ
| 145 … 215 ولت
| 205
| به ولتاژی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت بیشتر از افت ولتاژ تنظیم میشود
|
tU4 | زمان تاخیر در وصل افت ولتاژ
| 1 … 500 ثانیه
| 60
| به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
Uc | کالیبره ولتاژ
| -9.5 … +9.5درصد
| %
| این پارامتر زمانی نیاز به تغییر دارد که نمایشگر ولتاژ مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به ولتاژ واقعی رسید
|

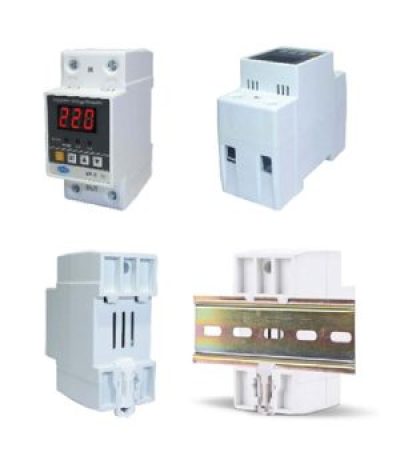

انواع حفاظت
1- خانگی : جایگزین یک عدد به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ های برق سیار
2- صنعتی : ماشین آلات صنعتی – موتورهای الکتریکی – تابلو برق – کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز)
3- کشاورزی : انواع پمپهای کفکش و آبیاری (مصارف تکفاز)
پارامتر ها | رنج جریانی | کد کالا | نام محصول | شکل |
|---|---|---|---|---|
Over voltage: 230-300V Under voltage: 140-210V Action time: 0.1-30 Sec Recovery time: 1-500 Sec | 63A | P22063A1 | VP Voltage Protector |  |
پارامتر ها | رنج جریانی | کد کالا | نام محصول | شکل |
|---|---|---|---|---|
Over voltage: 230-300V Under voltage: 140-210V Action time: 0.1-30 Sec Recovery time: 1-500 Sec | 63A
| P22063A1 | VP Voltage Protector |  |
No | description |
|---|---|
1
| Voltage supply: 230…400 Vac
|
2
| operating temperature: -30 … 70 Celsius
|
3 | frequency : 50Hz/60Hz
|
4
| Power Consumption : < 2W
|
5
| electrical life: 100.000 times
|
6 | Mechanical life: 1.000.000 times
|
7 | surge protection capacity: 175 Joules
|
8 | Max current / Spike voltage: 6000A/1.5KV
|
9 | voltage measuring accuracy : <1%
|
10 | rated insulation voltage: 600 Vac
|
11 | protection deegre: IP40 for front panel & IP20 for terminals
|
12 | pollution degree: 3
|
13 | operation position :any
|
14 | over voltage category: III
|
15 | Install way: DIN-rail mounting
|
16 | Efficiency : 97%
|
17 | Warranty : 3 years
|
18 | Altitude above sea: no more than 2000 m
|
19 | humidity : <90%
|
20 | category : AC7-a
|
21 | action time: <300ms
|

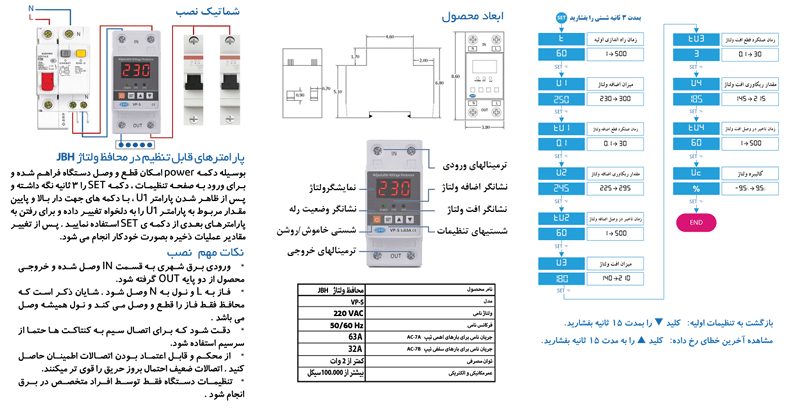

1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود
2- توصیه میشود قبل از نصب محافظ ولتاژ از یک عدد فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده شود.
3- مطابق شکل فوق فاز ورودی به L و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز خروجی به ورودی فیوزهای مینیاتوری وصل شود.
4- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
5- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.
6- توصیه میشود به صورت سالانه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.
T: زمان راه اندازی اولیه U1: میزان اضافه ولتاژ tU1: زمان عملکرد قطع اضافه ولتاژ U2: مقدار ریکاوری اضافه ولتاژ tU2: زمان تاخیر در وصل اضافه ولتاژ U3: میزان افت ولتاژ tU3: زمان تاخیر در قطع افت ولتاژ U4: مقدار ریکاوری افت ولتاژ tU4: زمان تاخیر در وصل افت ولتاژ Uc: کالیبره ولتاژ
اگر محافظ توسط شخص غیر فنی تنظیم شده باشد با فشار دکمه پایین به مدت 15 ثانیه محافظ به تنظیمات پیش فرض اولیه برمی‌گردد اگر مشکل حل نشد مراحل زیر بررسی شود.
ردیف | شرح | پارامتر | کد | پیش فرض | شرح |
|---|---|---|---|---|---|
1-1 | محافظ به تکرار قطع میکند | حد بالای ولتاژ چک شود | u1 | 245 | ممکن است ولتاژ خط بالای 245 ولت باشد مطابق استاندارد این عدد تا 255 ولت قابل افزایش میباشد
|
1-2 | محافظ به تکرار قطع میکند | حد پایین ولتاژ چک شود | u3 | 200 | ممکن است ولتاژ خط زیر 200 ولت باشد مطابق استاندارد این عدد تا 170 ولت قابل کاهش میباشد
|
2-1 | محافظ قطع نمیکند | تست رله به صورت دستی | شستی پاور | با فشار دکمه پاور وضعیت قطع و وصل رله را چک کنید در صورت عدم قطع به واحد گارانتی مراجعه کنید | |
2-2 | محافظ قطع نمیکند | حد بالای ولتاژ چک شود | u1 | 245
| میتوان ولتاژ حد بالا را تا 235 ولت کاهش داد جهت حفاظت های بسیار خاص
|
2-3 | محافظ قطع نمیکند | حد پایین ولتاژ چک شود | u3 | 200
| میتوان ولتاژ حد پایین را تا 215 ولت افزایش داد جهت حفاظت های بسیار خاص
|
2-4 | محافظ قطع نمیکند | زمان تاخیر در قطع حد بالا | tu1 | 0.1
| این پارامتر را زیر 1 ثانیه تنظیم کنید
|
2-5 | محافظ قطع نمیکند | زمان تاخیر در قطع حد پایین | tu3 | 3
| این پارامتر را زیر 3 ثانیه تنظیم کنید
|
3-1 | محافظ قطع کرده ولی وصل مجدد نمیکند | ولتاژ ریکاوری حد بالا چک شود | u2 | 240
| این پارامتر را 5 الی 10 ولت کمتر از پارامتر U1 تنظیم کنید
|
3-2 | محافظ قطع کرده ولی وصل مجدد نمیکند | زمان تاخیر در وصل حد بالا چک شود | tu2 | 60
| این پارامتر را زیر 240 ثانیه تنظیم کنید
|
3-3 | محافظ قطع کرده ولی وصل مجدد نمیکند | ولتاژ ریکاوری حد پایین چک شود | u4 | 205 | این پارامتر را 5 الی 10 ولت بیشتر از پارامتر U3 تنظیم کنید
|
3-4 | محافظ قطع کرده ولی وصل مجدد نمیکند | زمان تاخیر در وصل حد پایین چک شود | tu4 | 60 | این پارامتر را زیر 240 ثانیه تنظیم کنید
|
4 | ولتاژ محافظ با ولتاژ برق شهر متفاوت است | کالیبره ولتاژ | uc | 0 | با افزایش یا کاهش پله ای میتوان با دقت بالا ولتاژ را کالیبره کرد
|
5 | در زمان راه اندازی رله محافظ بدون تاخیر یا با تاخیر زیاد وصل میشود | چک کردن زمان راه اندازی | t | 60 | این پارامتر را زیر 240 ثانیه تنظیم کنید |
سوالات متداول
دکمه جهت‌دار سمت بالا محافظ را چند ثانیه نگه دارید در این صورت آخرین خطای که باعث قطع محافظ شده است را مشاهده می‌کنید. .
محافظ ولتاژ فقط در برابر نوسانات ولتاژ از دستگاه‌های الکتریکی محافظت میکند و فقط میزان ولتاژ را نمایش میدهد. در صورتیکه محافظ ولتاژ جریان نه تنها ولتاژ بلکه میزان آمپر مصرفی را هم نمایش میدهد و در صورت بروز مشکل در جریان دستگاه الکتریکی از آن محافظت میکند.
برای کنتورهای 32 آمپر محافظ 63 آمپر و برای کنتورهای 50 آمپر محافظ 80 آمپر مناسب است. بهتر است اگر بیش از 1 کولرگازی دارید محافظ 80 آمپر تهیه کنید تا در صورت روشن شدن همزمان چند مصرف کننده با کولر گازی‌ها محافظ دچار قطع و وصل متناوب به دلیل افزایش جریان نشوید.
در مرحله اول بررسی کنید ولتاژ دستگاه با ولتاژ منطقه یکی باشد. در صورتیکه محافظ کالیبره است و این مشکل وجود دارد. باید در نظر بگیرید که ولتاژ ورودی منزل باید به حد ولتاژ ریکاوری (مقدار ریکاوری اضافه ولتاژ یا مقدار ریکاوری افت ولتاژ) دستگاه برسد تا مجدد وصل شود.
شستی Set را فشار دهید تا وارد تنظیمات شوید. چندین بار شستی set را بفشارید تا به گزینه uc برسید و با شستی بالا و پایین ولتاژ دستگاه را با ولتاژ منطقه یکی کنید و سپس شستی set را بفشارید تا به گرینه end برسید.
محافظ‌های ولتاژ جریان تکفاز 63 آمپر تا 25 آمپر، محافظ‌های ولتاژ جریان تکفاز 80 آمپر تا 40 آمپر جریان سلفی را عبور می‌دهند.
محافظ ولتاژ فقط در برابر نوسانات ولتاژ از دستگاه‌های الکتریکی محافظت میکند و فقط میزان ولتاژ را نمایش میدهد. در صورتیکه محافظ ولتاژ جریان نتها ولتاژ بلکه میزان آمپر مصرفی را هم نمایش میدهد و در صورت بروز مشکل در جریان دستگاه الکتریکی از آن محافظت میکند.
در مرحله اول باید مطمئن شوید ولتاژ دستگاه با ولتاژ منطقه یکی باشد. در مرحله بعد شستی Set را فشار دهید تا وارد تنظیمات محافظ شوید. حال باید چندین بار شستی Set را فشار دهید تا به گزینه tU3 برسید و مقدار آن را به 0.1 کاهش دهید. در ادامه گزینه Set را فشار دهید تا گزینه END ظاهر شود و تغییرات ذخیره شود.
| وزن | 0.170 کیلوگرم |
|---|---|
| ابعاد | 6.8 × 3.8 × 8.6 سانتیمتر |
| کد سفارش | محافظ ولتاژ تکفاز 63آمپر PT22063A1 |
| کد فنی محصول | VP-S-63A |
| تعداد در جعبه | 1 |
| تعداد در کارتن | 100 |
