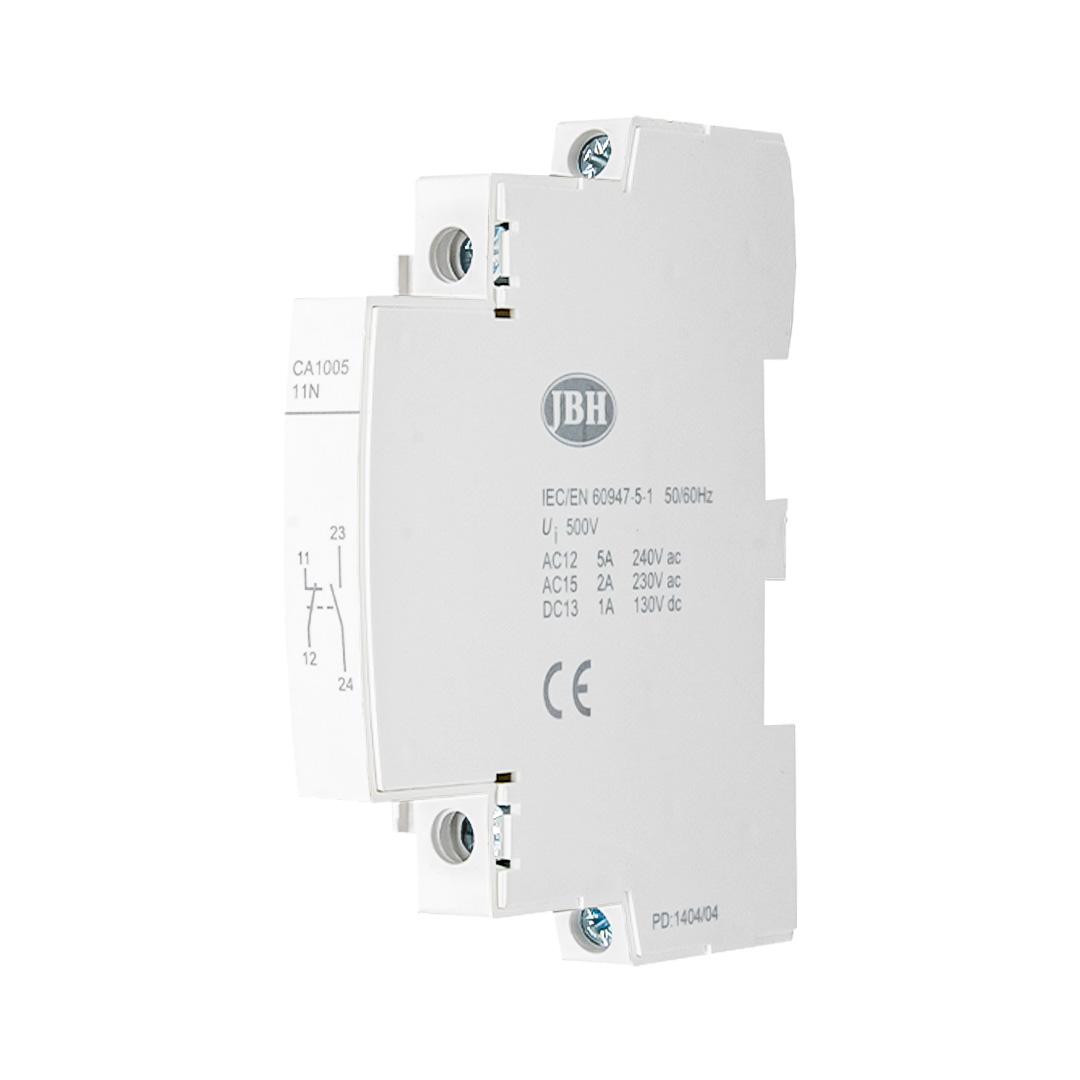

توضیحات
نحوه کارکرد
با برقدار شدن این مدل از کنتاکتور تک فاز به صورت مکانیکی کنتاکت های کمکی تغییر وضعیت میدهند.
جدول مشخصات کالا
جدول انتخاب کنتاکتور
Technical data مشخصات فنی
No | description |
---|---|
1
| Mechanical life: 1.000.000 times
|
2
| Standard : IEC60947 – En 61095
|
3 | rated insulation voltage: 500 Vac |
4
| protection deegre: IP40 Device in modular enclosure & IP20 Device only |
5
| Install way: DIN-rail mounting |
6 | Warranty : 3 years |
7 | humidity : <95% at 55 Celsius |
8 | category : AC7-a |
9 | action time: <300ms |
10 | Installation conditions: The installation position shall be vertical, and the inclination in each direction shall not exceed ± 5° |
نکات نصب
1- توصیه میشود جهت نصب و تنظیمات این محصول jbh از فرد متخصص استفاده شود
2- جهت نصب حتماً کنتاکتور می بایست در وضعیت قطع باشد.
3- کنتاکت کمکی حتما از سمت راست کنتاکتور می بایست نصب شود.
4- کنتاکت کمکی توسط چهار پین کنار کنتاکتور فیکس میگردد که برای جا انداختن ابتدا باید پین های پایین و سپس پین های بالایی جا بخورد.
5- برای باز کردن ابتدا باید پین های بالایی و سپس پین های پایینی جدا شود.
6- جهت نیاز به استفاده از کنتاکت بسته از ترمینال های طبقه بالا (11 و12) استفاده شود.
7- جهت نیاز به استفاده از کنتاکت باز از ترمینال های طبقه پایین (23 و24) استفاده شود.
8- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
9- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.

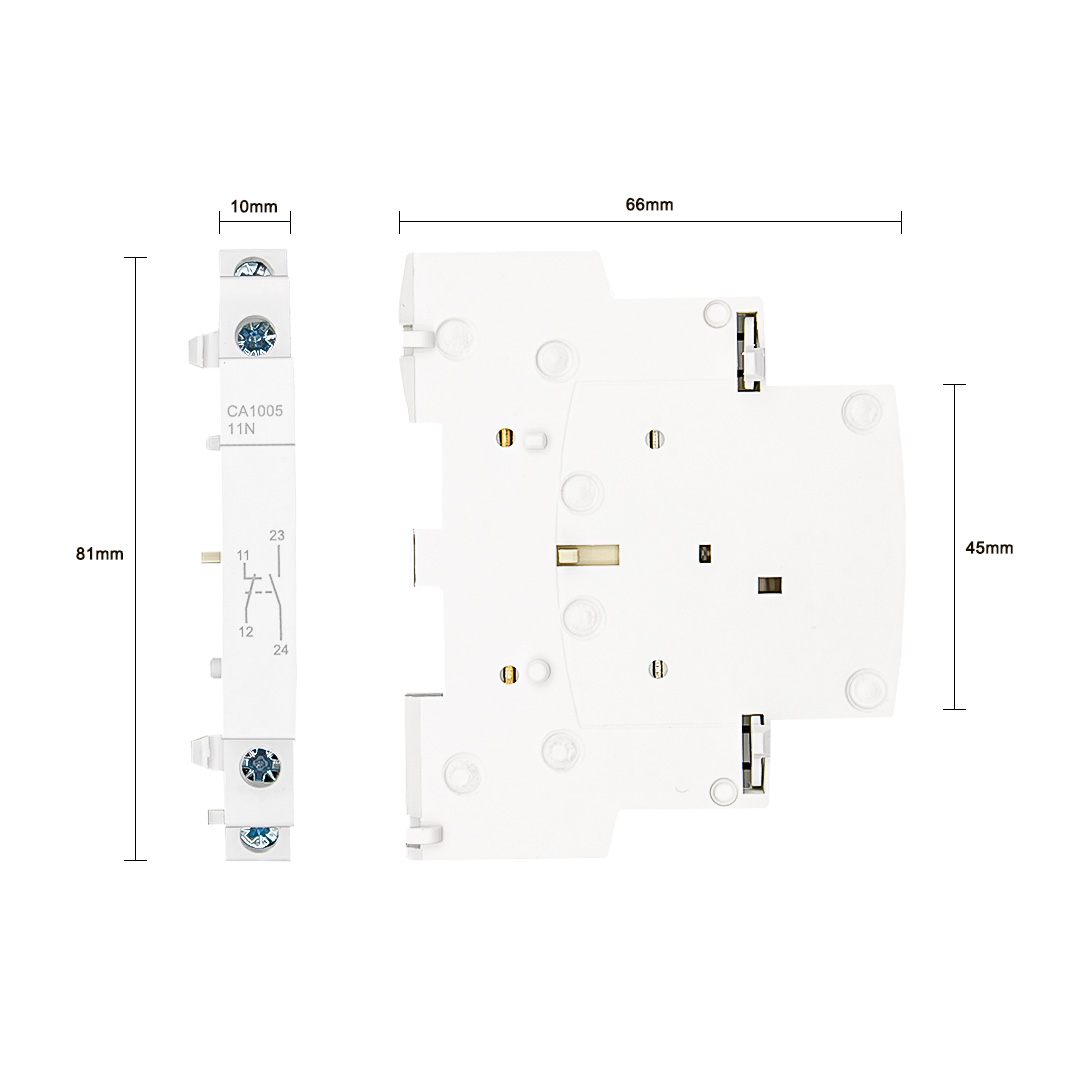

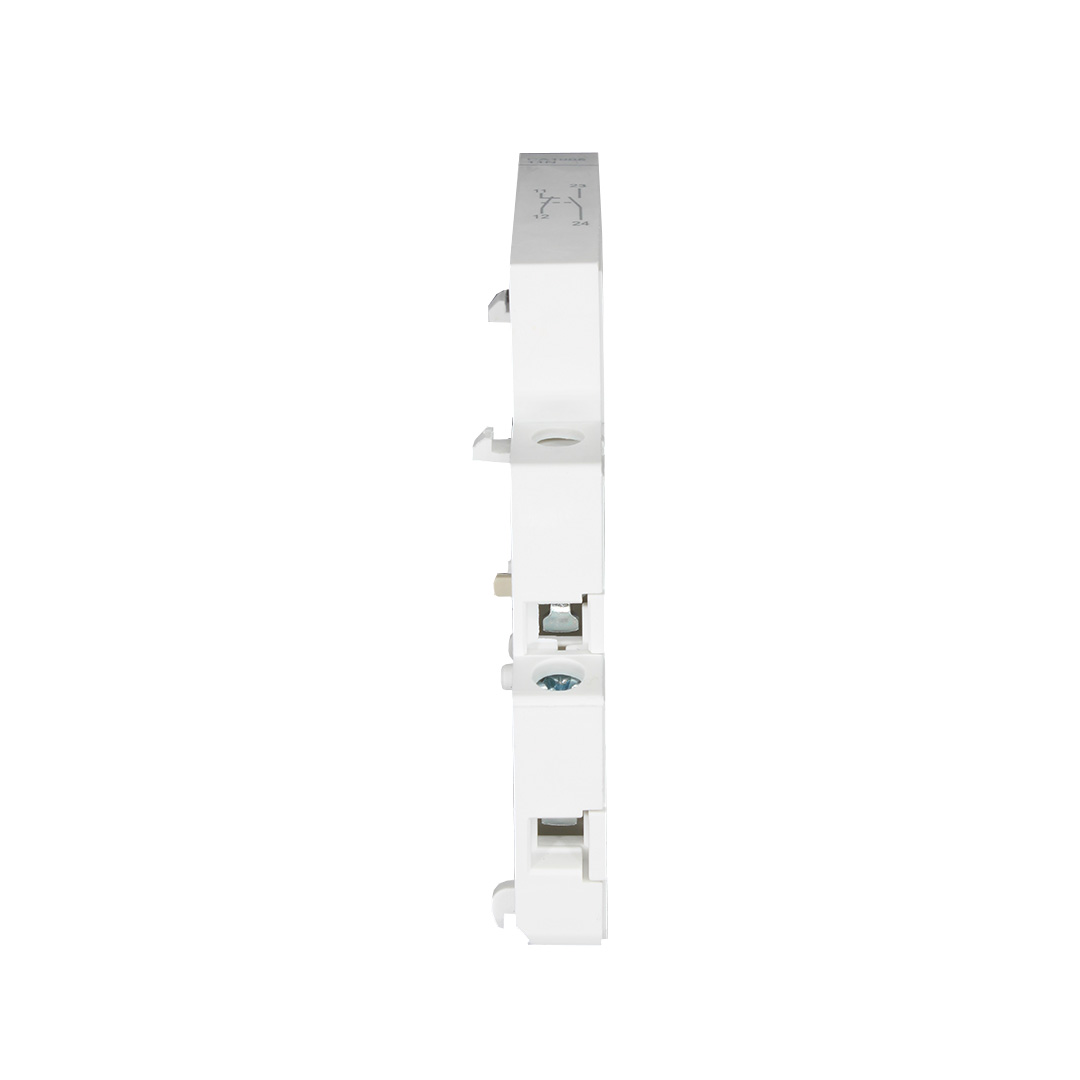

ابعاد: out line Dimention
نمای کنار(عرض) | نمای بغل | نمای بالا |
---|---|---|
نمای کنار(عرض) | نمای بغل | نمای بالا |
---|---|---|
